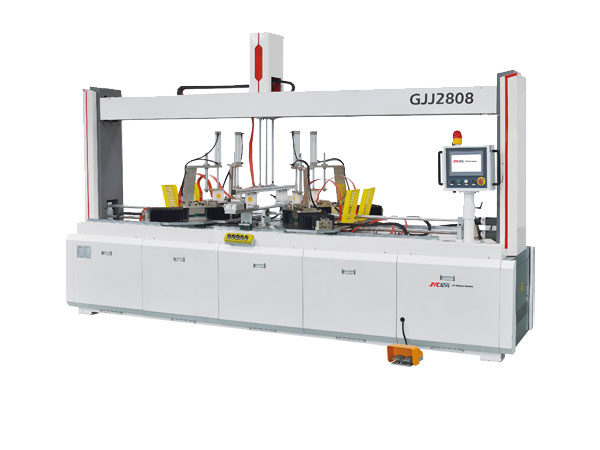

Prensa hidráulica a alta frecuencia - inclinada (Ideal para ensamblado de marcos de puertas)

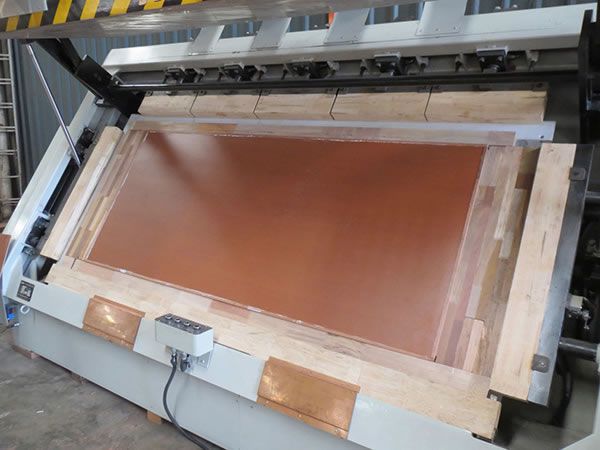

Esta prensa hidráulica es ideal para ensamblar marcos de puertas. El diseño de mesa de trabajo inclinada facilita el prensado, el encolado y el ensamblado de las piezas, y hace de este modelo una de las prensas para madera más utilizadas en la industria maderera. Se emplea principalmente para ensamblar marcos de puerta de madera sólida, encolado de cantos de madera sólida, montaje de puertas de bolsillo, ensamblado de puertas de armarios, encolado de paneles, etc.

Características de la prensa de alta frecuencia
1. Calentamiento por alta frecuencia

Esta prensa de alistonar cuenta con un generador de alta frecuencia que garantiza un calentamiento rápido, mejorando considerablemente la eficiencia de producción. El calentamiento de toda la mesa de trabajo solo requiere de 2-3 minutos. Para maderas con poca cantidad de pegamento, el tiempo de calentamiento es de 1 minuto aproximadamente.

2. Ciclo de trabajo corto
Al emplear esta prensa para ensamblar puertas, el ciclo de trabajo va de 1 a 2 minutos.

3. Control por PLC
El sistema de control con PLC permite completar varios procesos de forma automática, tales como la aplicación de presión positiva y lateral, el calentamiento por alta frecuencia, el mantenimiento de la presión, la eliminación de la presión, etc. También permite la comprobación automática de fallas y cuenta con función de alarma.

4. Presión hidráulica 3D
La prensa ejerce presión en tres direcciones. Los cilindros de presión hidráulica pueden combinarse y controlarse individualmente, permitiendo el ensamblado de paneles de madera y el montaje de marcos.

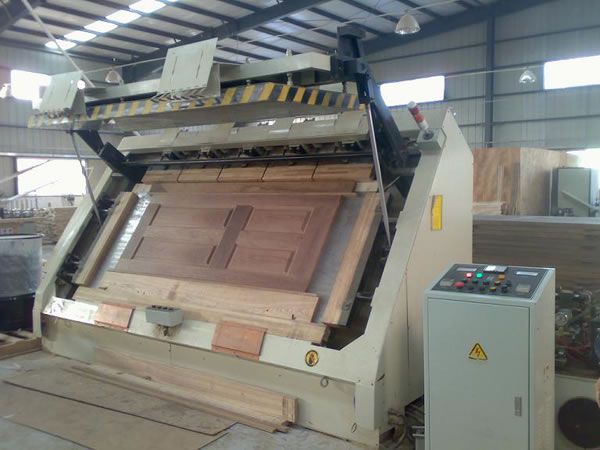

5. Mesa de trabajo inclinada
La mesa de trabajo inclinada ofrece un diseño intuitivo práctico y sencillo de cara al usuario.

6. Dispositivos de protección
Esta prensa de alta frecuencia incorpora dispositivos de protección optoeléctricos que evitan todo tipo de peligros causados por un uso incorrecto de la máquina. Además, la máquina cuenta con funciones de protección frente a sobrecalentamiento, sobrecorriente, chispas, presión del viento y fotoelectricidad, garantizando un funcionamiento seguro.

Parámetros técnicos de la prensa para madera

1. Prensa de encolado tamaño pequeño
Modelo GJB-QI-10-JY GJB-QI-25-JY
Mesa de trabajo 1200×600mm 1600×800mm
Tipo de control Control por PLC
Fuente de energía Trifásico 380V, 50Hz
Potencia de salida 15KW
Frecuencia 6,78MHz
Presión Presión 3D hidráulica
Modo de conmutación Rectificador de silicio de onda completa trifásico
Modo de refrigeración Refrigeración por aire forzado
Funciones : 1) Encolado de tableros pequeños
2) Ensamblado de marcos de madera sólida
3) Encolado de cantos en puertas de bolsillo
4) Montaje de puertas de madera sólida
5) Encolado de cantos de madera sólida
2. Prensa de encolado tamaño estándar
Modelo GJM-QI-35A-JY GJM-QI-35B-JY GJM-QI-40A-JY
Fuente de alimentación AC 380V, 50Hz, trifásica, 4 alambres o personalizada
Control PLC, pantalla HMI, Alarma e indicación de errores
Potencia de alta frecuencia 20kW
Frecuencia 6.78MHz
Tiempo de calentamiento 1-3 minutos
Enfriamiento aire
Presión 3 direcciones
Presión arriba-abajo 6T 6T 6T
Presión frontal-posterior 25T 25T 30T
Presión izquierda-derecha 5T 5.5T 6T
Peso 5T 5.5T 6T
3. Prensa de encolado tamaño personalizado
Modelo GJM-QI-40A-JY
Mesa de trabajo 3050×1220mm
Tipo de control Control por PLC
Fuente de energía Trifásico 380V, 50Hz
Potencia de salida 20KW
Frecuencia 6,78MHz
Presión Presión 3D hidráulica
Total Presión 35T
Modo de conmutación Rectificador de silicio de onda completa trifásico
Modo de refrigeración Refrigeración por aire forzado
Funciones 1) Ensamblado de marcos de madera sólida
2) Encolado de listones
3) Encolado de cantos en puertas de bolsillo
4) Montaje de puertas de madera sólida
5) Encolado y alistonado con sistema finger joint

Aplicaciones

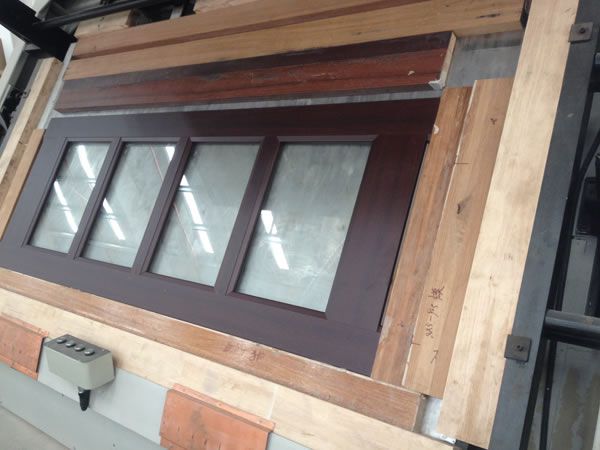

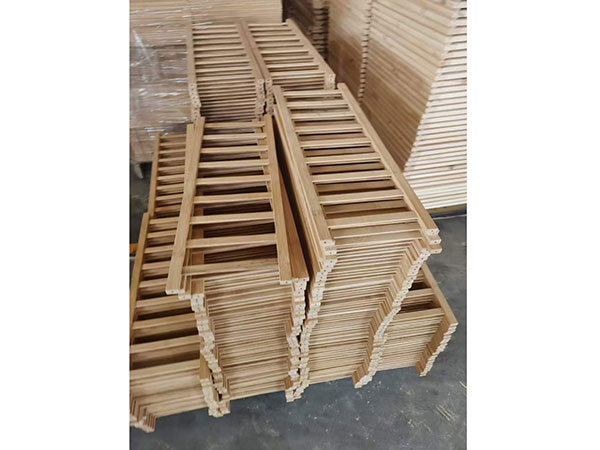

  • Montaje de puerta con vidrio en el interior
  • Encolado de cantos
  • Fabricación de puertas de madera sólida
